1. 系统简述

       智能楼宇综合管理平台（以下简称IBMS平台）作为该项目智能化系统的核心架构，扮演着该项目所有智能化子系统的中枢角色，它兼具沟通、监护、管理与决策的多重功能。该平台借助标准化或非标准化的通信接口，将各个子系统紧密连接，共同打造出一个涵盖全设备、全空间、全时域及全过程的有机统一体。通过这一统一平台，能够实现对各子系统的全面、集中检测、监视与管理，同时汇聚所有子系统的数据，并存储于统一的开放式关系数据库之中。如此一来，原本各自独立的子系统得以在统一的IBMS平台上实现交互，达成数据的高效共享。

       IBMS平台运用了模块化架构设计，各个模块均具备独立执行相应功能的能力，也就是说，每个模块都能单独完成特定的单一功能操作。不仅如此，这些模块之间还能相互协作，共同实现更为复杂的联合功能操作。

        在楼宇智能集成管理系统项目中，智能系统集成平台作为核心软件，发挥着至关重要的作用。它巧妙地将各个子系统融合在一起，实现了集中监控与统一管理，确保这些子系统能够协同工作，共同为楼宇打造一个舒适、便捷、绿色且安全的办公、购物及休闲空间。

       在全鸿软件负责的楼宇智能集成管理系统项目里，我们会全面考量项目当前的具体需求，并且兼顾未来的发展规划。我们的IBMS集成管理平台预留了与其他系统对接的接口功能，这样一来，该项目后期若有新的子系统或其他分站需要接入IBMS集成管理平台主系统，就能轻松实现。我们会充分发挥IBMS的特点与优势，让客户只需一次投入，便能终身受益。

2. 设计目标

       2.1扁平结构

       IBMS不仅能够确保与各类常用标准化数据通讯接口实现可靠的数据交换，还可借助其独有的专利技术——规约适配器，直接与各类标准或非标数据通讯接口进行交互，从而完成与各子系统的信息交换以及通讯协议的转换。此外，IBMS致力于将整个系统结构扁平化，尽可能减少数据通讯过程中的中间环节，以此提升数据通讯的速度与可靠性，并降低故障发生的概率。

       2.2集中协调

       IBMS将各类子系统整合为一个协调统一的“有机”整体，达成了五个关键功能领域的集成：它实现了所有子系统信息的集成与综合管理，能够对所有子系统进行集中监视与控制，支持全局事件管理，以及流程自动化管理。通过这些功能，IBMS最终实现了集中监视控制与综合管理的目标。在这一平台上，用户可以实时获取所有弱电子系统的运行状态，并集中收集所有与智能中心正常运行相关的重要报警信息，进行统一监控。这有助于协调各子系统之间的优化配合，使其以最为经济的运行模式满足当前的整体需求。此外，IBMS还能够定期输出并存储运行状况报告与数据，为整体运行的安全性和可靠性提供保障，同时为优化管理决策提供全面的原始数据积累。

       2.3分散监控

       在该项目中，各个智能子系统均能够独立运行，并接受分散式的监控。每个子系统与IBMS之间仅维持及时且可靠的数据交换和指令沟通，确保各子系统的操作相对独立。这种设计使得一个子系统的故障不会对其他系统的正常运行造成影响。子系统之间的数据共享是通过统一的数据库和协议转换器来实现的，这种方式最大限度地减少了数据流通的中间环节，降低了数据流量，并减少了操控上的相互干涉。通过这种方式，系统能够实时地对不同子系统的状态进行控制，从而实现故障的隔离、风险的分散以及管理的便利化。

       2.4统一界面

       所有应用的访问均通过统一的界面进行登录，用户在该统一格式下，依据其授权级别，可在各自权限范围内开展操作与浏览。这一统一界面确保用户无论身处何地、使用何种操作系统，都能轻松登录并进行操作。用户的操作界面或操作平台与IBMS集成平台是相互隔离的，二者之间仅存在数据交换关系，并不进行直接操控。这种设计有效避免了客户端的误操作、恶意破坏或系统崩溃对整体系统造成不良影响。

       2.5信息清晰

       IBMS的人机界面在信息显示方面表现得清晰、简洁且直观。各类信息的展示内容均遵循规范化标准，显示格式统一标准，呈现形式丰富多样，信息的重要程度层次分明，显示过程有条不紊，且样式生动。该界面巧妙融合了图形信息、图表信息、地理信息以及3D引擎仿真等技术，旨在让信息呈现更加直观易懂，极大地方便了用户的理解。

       2.6操控便捷

       获取信息的核心目标在于实现有效的监视与操控。为此，IBMS摒弃了复杂繁琐的操作流程，转而提供了一种既便捷又直观醒目的操作模式。这种模式不仅显著提升了操作速度，还大大降低了误操作的可能性。

3. 设计依据

• 《智能建筑设计标准》（GB/T 50314-2015）
• 《建筑及居住区数字化技术应用系列标准》（GB/T GB/T20299-2006）
• 《公共建筑节能设计标准》（GB 50189-2005）
• 《计算机软件开发规范》（GB8566-87）
• 《计算机软件开发质量及配套管理计划规范》（GB12504-12509-90）
• 《信息技术互连国际标准》（ISO/IEC11801-95）
• 《安全防范工程技术标准》（GB50348-2018）
• 《软件工程国家标准》（2006）
• 《智能建筑工程质量验收规范》(GB50339-2013)

4. 设计原则

       该智能化管理系统的总体设计方针为：把各类智能子系统整合到同一个平台上，构建一个集信息汇聚、资源共享以及优化管理等多功能于一体的综合系统。通过这一系统，实现各类设备、子系统在接口、协议、系统平台、应用软件以及运行管理等方面的互联互通与协同操作。此外，该系统应确立一套标准、统一且开放的接口规范，以此降低用户的整体拥有成本。

       智能楼宇综合管理平台是一个深度整合的一体化管控平台，它全面达成了功能、网络以及软件界面的集成。此平台能够充分满足综合分析与决策支持的需求。该平台以子系统平等的方式实现系统集成，运用B/S与C/S相结合的计算机应用技术，达成了自动化控制信息的网络化浏览以及自动化设备的实时操控。通过融合网络技术与自动化控制技术，显著提升了自动化监控系统的运行效能，同时也提高了操作与管理的效率。该平台支持TCP/IP协议，内置大型关系数据库，并运行于千兆以太网络之上。

       在楼宇智能化管理系统的集成设计方面，我们遵循分散监控与协调管理相结合的原则。借助先进的软件技术，我们将现场监控操作与集中信息管理功能进行了有机融合。其中，联动控制功能主要集中于现场监控层面，通过控制层网络接口与硬件接口的紧密结合，实现了跨总线、跨网段以及跨子系统的实时联动控制。这种控制方式具备毫秒级的响应速度，且具备高度的可靠性与稳定性。

       协调管理的核心在于达成综合管理与优化应用的目标，其关键聚焦于对各子系统的运行状态、故障情况、报警信息、运营数据以及设备资料等进行全面采集、系统整理和有效存储。这些工作为设备的管理、运营、维护及决策提供了坚实的技术支撑与数据基础。此外，协调管理还致力于提供与其他信息化系统集成的标准接口，以及满足后续项目总集成的需求，从而为智能化系统与其他系统之间的信息交互和远程控制创造了必要条件。

       此次系统集成，全鸿软件将以该项目智能化设计和施工招标文件要求为准则，达到如下目标：

       4.1标准化

        IBMS的整体架构设计主要依托标准化的通信协议，这一设计使得来自不同厂商的设备与系统能够轻松集成至同一平台，不仅施工迅速，而且操作便捷。在软硬件配置方面，系统具备充足的冗余能力，确保未来能够方便地进行扩展，从而满足通用性和可替换性的要求。

       4.2模块化

       IBMS的整体架构运用了模块化设计理念，能够依据用户的实际需求，灵活挑选并组合不同的功能模块。这些模块既各自独立运作，又能实现无缝衔接。系统功能的增加或减少，仅需对相应模块进行调整，而无需对整个系统重新构建，从而确保不会对整个系统的运行造成影响。这种设计使得系统能够在其整个生命周期内，持续满足用户发展及扩充的需求。

       4.3开放性

       对于系统集成平台而言，开放性是一项不可或缺的关键属性。该平台能够对各个智能化子系统实施分散控制，同时实现集中统一的管理与监控。集成后的系统应当构建为一个开放体系，确保不同的子系统和产品之间能够通过接口和协议实现互操作。为此，系统需提供标准的数据接口、网络接口，以及系统和应用软件的接口。这种开放性设计将充分满足客户对于系统可扩展性、灵活性、兼容性、可移植性、可维护性以及全生命周期管理的需求。

       4.4互连性

       互联性主要体现在以结构化综合布线系统等传输媒介为依托，完成各类网络设备的部署；各类网络互联设备的设置；以及各类机电设备、语音/视频设备和各类控制设备等的配置工作。在子网之间的互联方面，采用基于网络的标准化协议，并实行时间同步管理，以确保各个子系统的时间保持一致。

       4.5安全性、可靠性和容错性

       楼宇项目的智能化集成系统必须确保具备极高的安全性、可靠性与容错能力。考虑到未来系统的维护需求以及技术支持的便利性，因此必须选择国内知名厂商所提供的系统集成产品。

       4.6高效率性

• 高效的服务器响应数据库请求的能力
• 高效的通信传输速率和带宽
• 高效的系统实时响应与控制能力
• 高效的网络的吞吐能力

       4.7经济性

       经济成本是系统集成过程中不可忽视的关键因素。在进行系统设计时，必须紧密围绕系统目标和实际需求展开，经过全面而深入的论证，挑选出最为适宜的产品。在满足用户各项要求的基础上，应尽可能减少投资成本，以实现经济效益的最大化。

       4.8先进性

       IBMS的系统集成将会运用跨子系统联动等前沿技术，这些技术均已在其他重要项目中经过验证，展现出高度的稳定性与可靠性。一旦建成，该系统将能够彰显当今世界顶尖的智能建筑系统集成水准。

5. 系统架构

      IBMS智能化集成平台（以下简称为IBMS平台）借助一个统一的平台，达成对各子系统的集中监控与管理。它会收集所有子系统间需共享的数据，并存储到统一的开放式关系数据库中。如此一来，原本相互独立的各个子系统，便能在统一的IBMS平台上实现信息交互。操作终端可根据需求安装不同的软件模块，或者切换身份，以执行相应的管理任务。

      根据对监控和管理的对象及其功能要求的分析，楼宇系统集成工程IBMS组成如图所示。

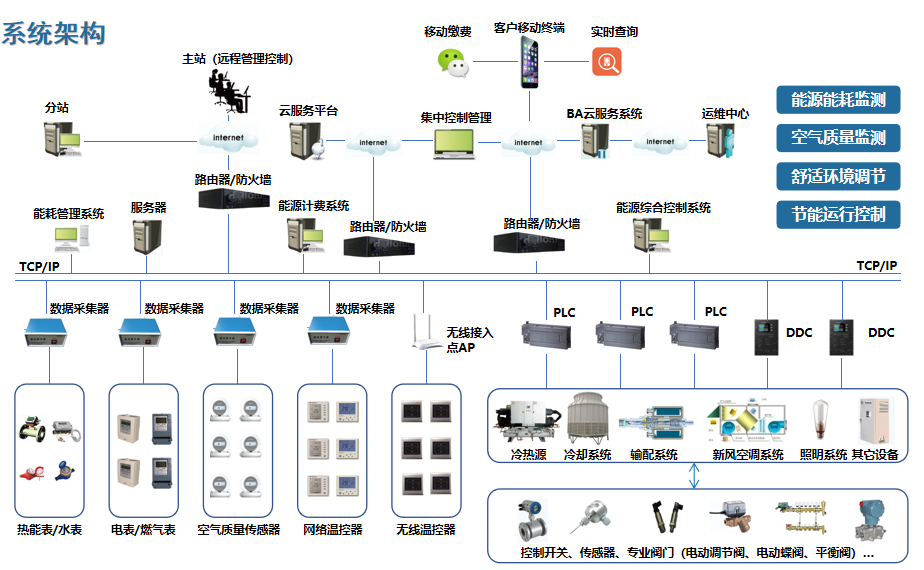

5.1全鸿IBMS系统架构图

5.2全鸿IBMS系统说明

       IBMS一般而言，系统会配置一台应用服务器、一台数据服务器、多台采集网关以及多个工作站，以保障整个系统的协同运作与综合管理。同时，系统会构建弱电系统数据库，从而与建筑物智能化系统的其他子系统进行信息的交互与共享。

      IBMS是由多个弱电子系统所构成的，这些子系统彼此相对独立，各自承担着相应的监测、控制以及管理职责。IBMS是一个运用了分层分布式结构的集散监控系统，其整体架构大致分为三层。位于最上层的是监控管理中心，它肩负着整个系统的协调运作与综合管理的重任；中间监控层即为各个分系统，它们具备独立运行的能力，能够实现对各系统的监测与控制功能；而下层则是现场设备层，涵盖了各类传感器、探测器、仪表以及执行机构等设备。



       集成平台通过网关可接入楼宇自控系统、消防系统、视频监控系统、入侵报警系统、电子巡更系统、一卡通系统、智能照明系统、公共广播系统、电梯系统、变配电系统、IDC环境监控系统等子系统。



6、子系统集成功能

        (1）楼宇设备自控系统

        BA（楼宇设备自控系统）主要借助Bacnet、OPC通信协议，来实现对楼宇设备的集中化控制与管理。它能够对楼宇控制设备的运行状况进行汇总和分析，并以文本、图形、表格等形式，在网络中实现信息共享。与此同时，IBMS也能够通过Modbus等协议，与大楼内的智能机电设备展开通信，这些设备包括冷水机组、专用空调机、电梯、变配电系统等。

        IBMS系统具备对建筑设备进行远程多点实时监测、操控及记录的能力，同时可实现信息资源的共享。它能够完成对建筑设备的集中化控制、管理、数据统计以及决策支持等功能。电梯和冷源系统的自动监控系统由设备供应商配套提供，其控制系统需包含数字化自动监控设备及通信网关，并通过第三方集成控制器与楼宇自控系统相连。IBMS借助楼宇自控子系统的现场数字控制器，对送排风机的运行状态进行监控、执行启停控制、发出故障报警，并统计记录运行信息；同时，对水池、水箱以及集水坑的水位进行监测、报警和记录。

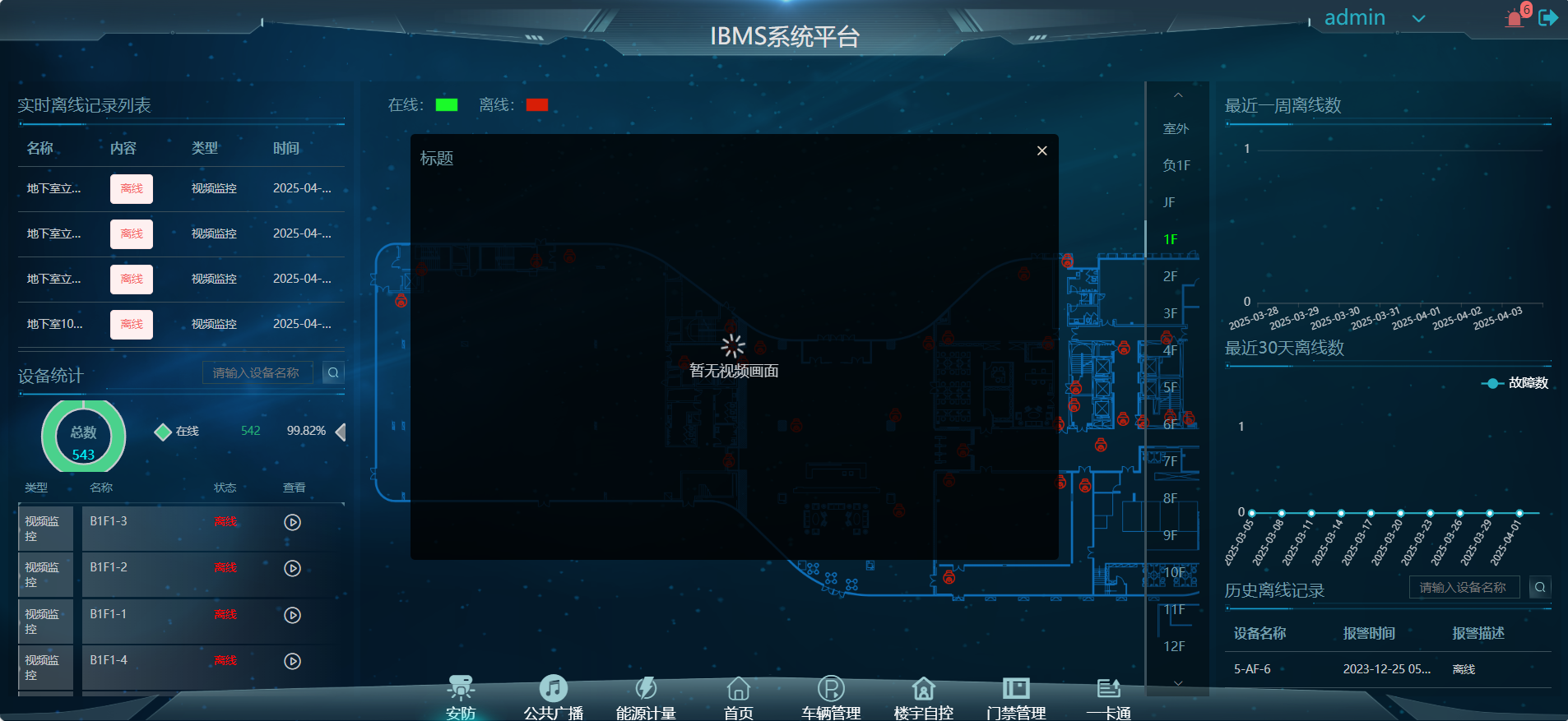

      （2）监控系统

       监控系统主要借助ONVIF通信协议实现集成，集成管理系统会提供组态电子地图功能。用户只需用鼠标点击电子地图，就能对电视监控系统进行便捷操作，例如迅速切换摄像头的实时画面、启动画面顺序切换等。当其他子系统因报警等情况需要电视监控系统作出相应反应时，集成自控系统能够确保电视监控系统快速且精准地执行相应功能，如画面切换至指定位置、调用预制位等。

      （3）门禁系统

        门禁管理系统通过WEB API接口或者数据库共享的方式，与集成系统平台建立起通信连接。门禁系统中产生的刷卡信息，会由IBMS系统进行整理，随后发送至楼宇的物业系统，从而实现系统间的信息共享。可以实时显示刷卡进出数据，查询历史数据，刷卡时间、持卡人、刷卡地点、门状态等信息。自定义查询设置，生成报表数据。

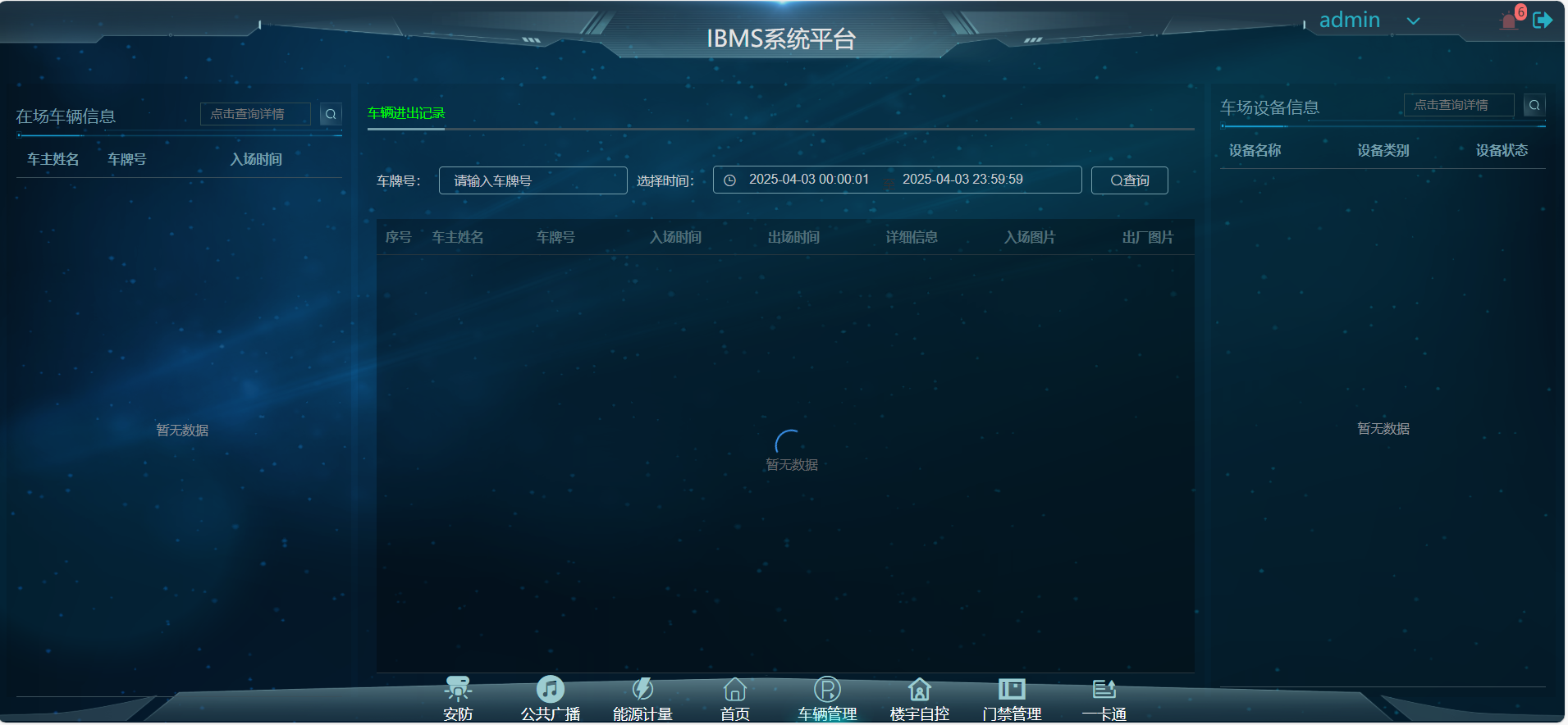

       （4）车场管理系统



       车场管理系统通过自定义协议与集成系统平台通讯。 IBMS可以实时查看停车场停车信息，比如车位总数、剩余车位数，对车场进出道闸。

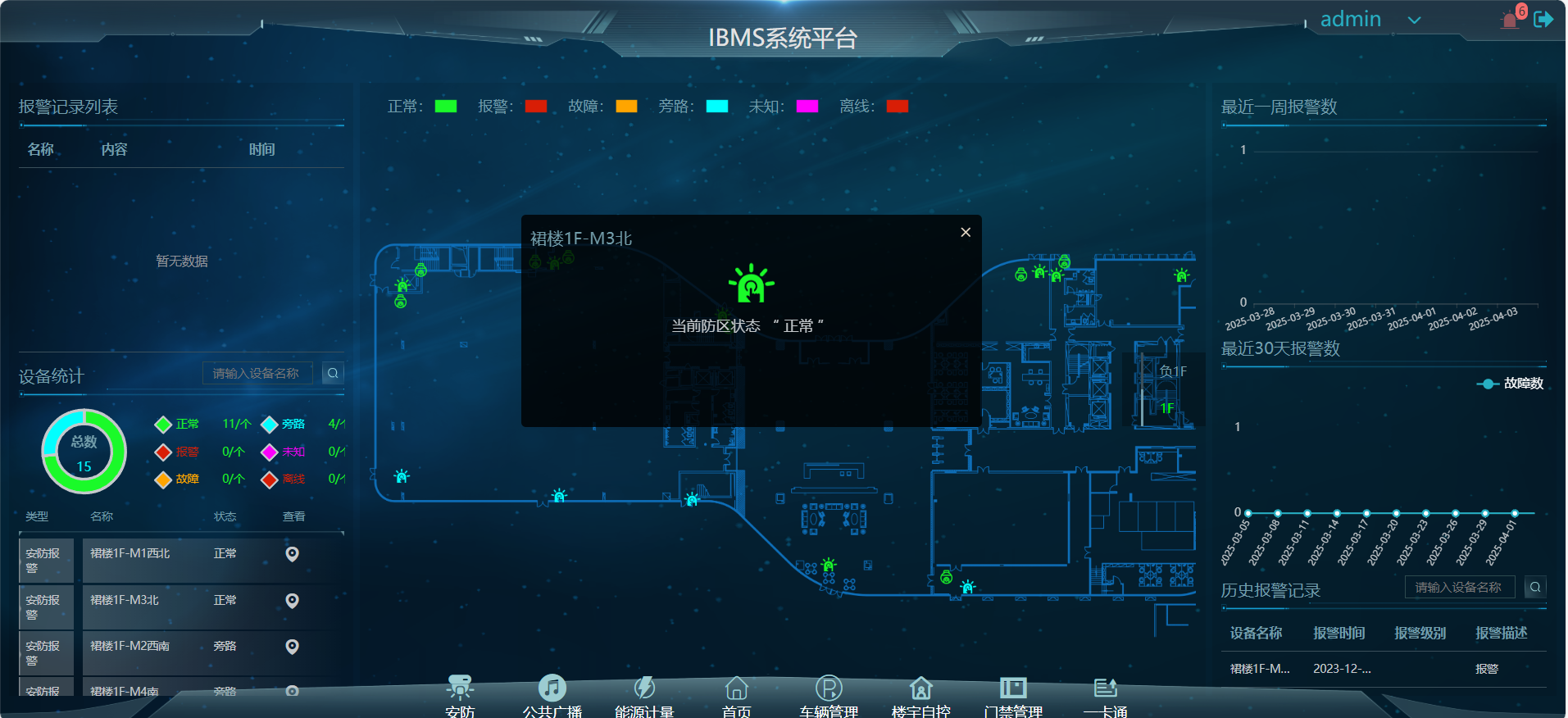

       （5）报警系统

       报警管理系统可与IBMS通过串口或网络通信协议进行互联。通过电子地图的形式对所有感应探头的状态进行管理，同时可设置与视频监控系统进行联动，能够预先设定报警管理系统中各感应点周边摄像机的响应动作。在接收到报警管理系统发出的报警信息后，系统将执行相应的联动操作，并立即发出报警提示，该报警提示会以声光形式呈现在系统主界面上。报警管理系统会将设备的故障信息、运行状态以及报警信息提供给IBMS。

        （6）消防系统

         在智能建筑的弱电体系里，消防系统是一个相对特殊的存在。依据国家相关法规，其他系统不得对消防系统进行控制，不过消防系统被允许向外输出信息。集成管理系统能够对消防报警系统实施集中管理，在发生火灾警报时，可协同集成系统范畴内的其他相关子系统完成联动任务，但不会对消防报警系统本身进行操控。

        对各类火灾报警探头的正常或报警状态、手动报警的工作状态进行实时监测；一旦接收到火警信息或意外事件通知，智能化集成系统会即刻启动报警功能，在监视工作站上以声光警报、图标闪烁以及楼层平面图显示事故具体位置等方式发出警报，并提示相应的应对措施；当警报被触发时，集成系统会自动将距离现场最近的摄像机转向报警区域。

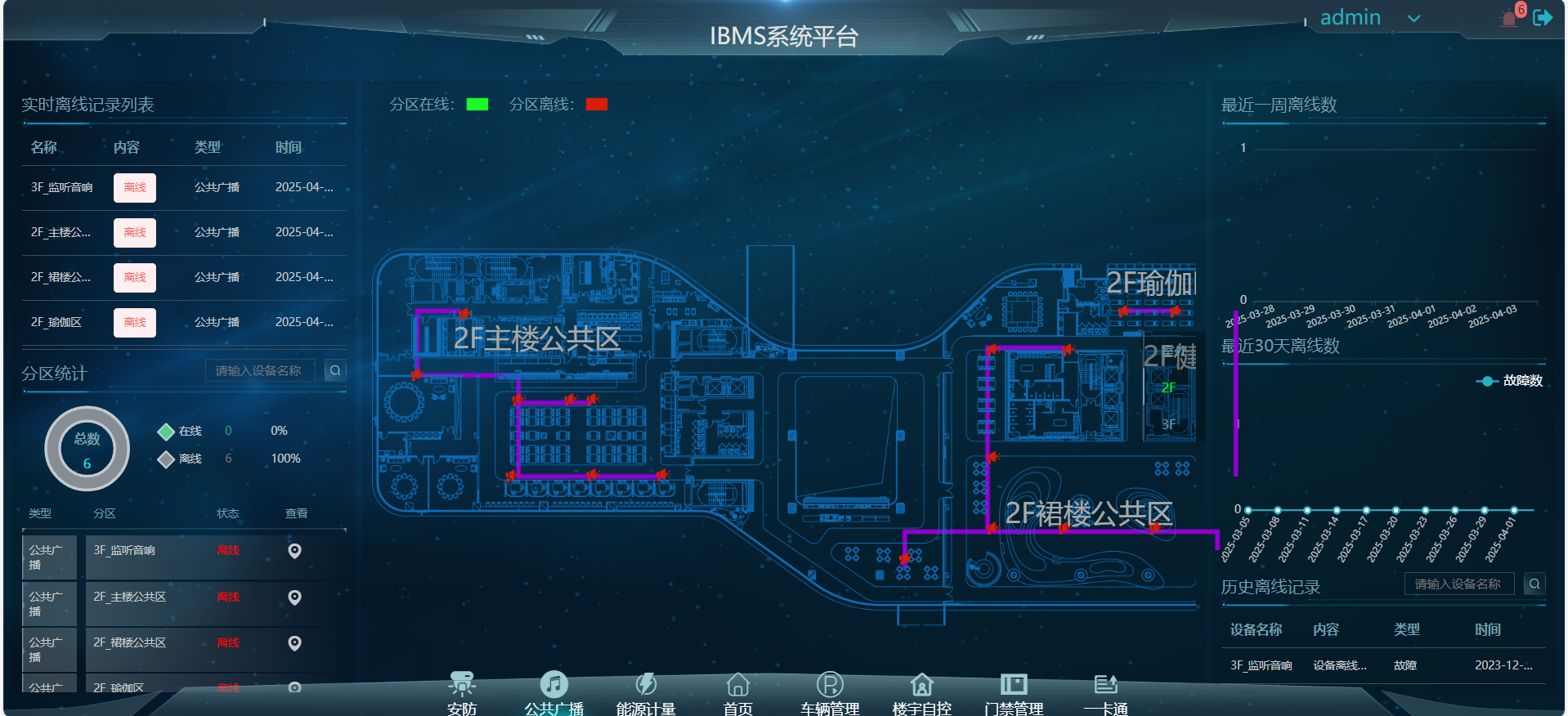

        （7）广播系统

        集成平台对数字广播系统可实现大楼内包括各层功能区播放背景音乐、业务语音广播、消防紧急广播、分区切换功能的状态监控：能够对工作日上下班时段以及休息时段内，特定区域播放不同背景音乐的功能实施监控；举例来说，背景音乐的播放通常以轻音乐为主，旨在营造舒适的环境氛围。音源设备具备同时播放音乐的能力，并且可以通过系统集成平台，设置对整个区域或者指定区域进行分区播放不同的背景音乐。

       （8）信息发布系统

        对公共显示系统进行集中监控管理，集成平台上可显示公共显示系统的实时数据。需要公共显示系统开放接口提供标准协议与集成连接。

       （9）电梯系统

        集成系统与电梯系统借助电梯专用的BA板进行通信，IBMS系统能够获取电梯的运行状况、所在位置以及故障报警信息。同时，IBMS系统还可以对电梯的运行时长、启停频次进行监测，并将这些数据传送至设备维护管理系统。

      （10）智能照明系统

        借助智能照明管理系统所提供的接口，能够对各个区域的照明系统开展监测与控制工作。依据各分区实时的占用状况来调控照明情况，并且能够对公共区域的场景照明进行远程操控。从智能照明管理系统获取的状态信息，可用于核实各区域在非正常时段是否仍存在照明现象。系统支持按照预设的时间计划自动执行照明的开启与关闭操作，同时也能够通过信息模块实现远程控制。在电子地图上，可借助照明子系统获取相应的灯光控制及状态信息，通过电子地图模拟建筑现场实际的灯光开关状态，使用人员能够在平台中依据实际需求自由组合各种控制策略。

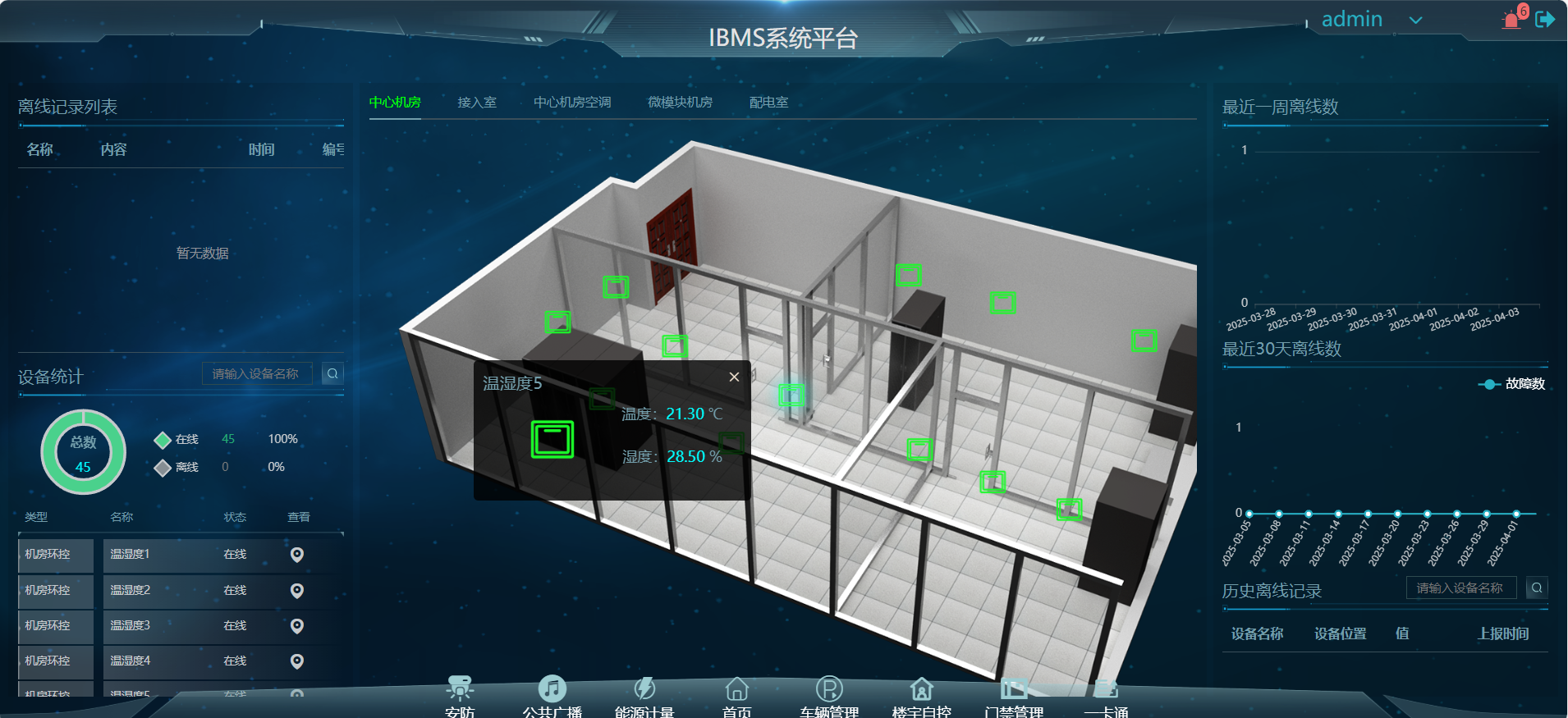

     （11）机房监控系统

        智能化集成系统借助OPC或API等接口，完成对机房集中管理系统的集成，从而能够查看机房内UPS、空调、漏水检测装置、温湿度传感器等设备的运行状况。一旦这些设备出现异常情况，系统会立即发出报警信息。

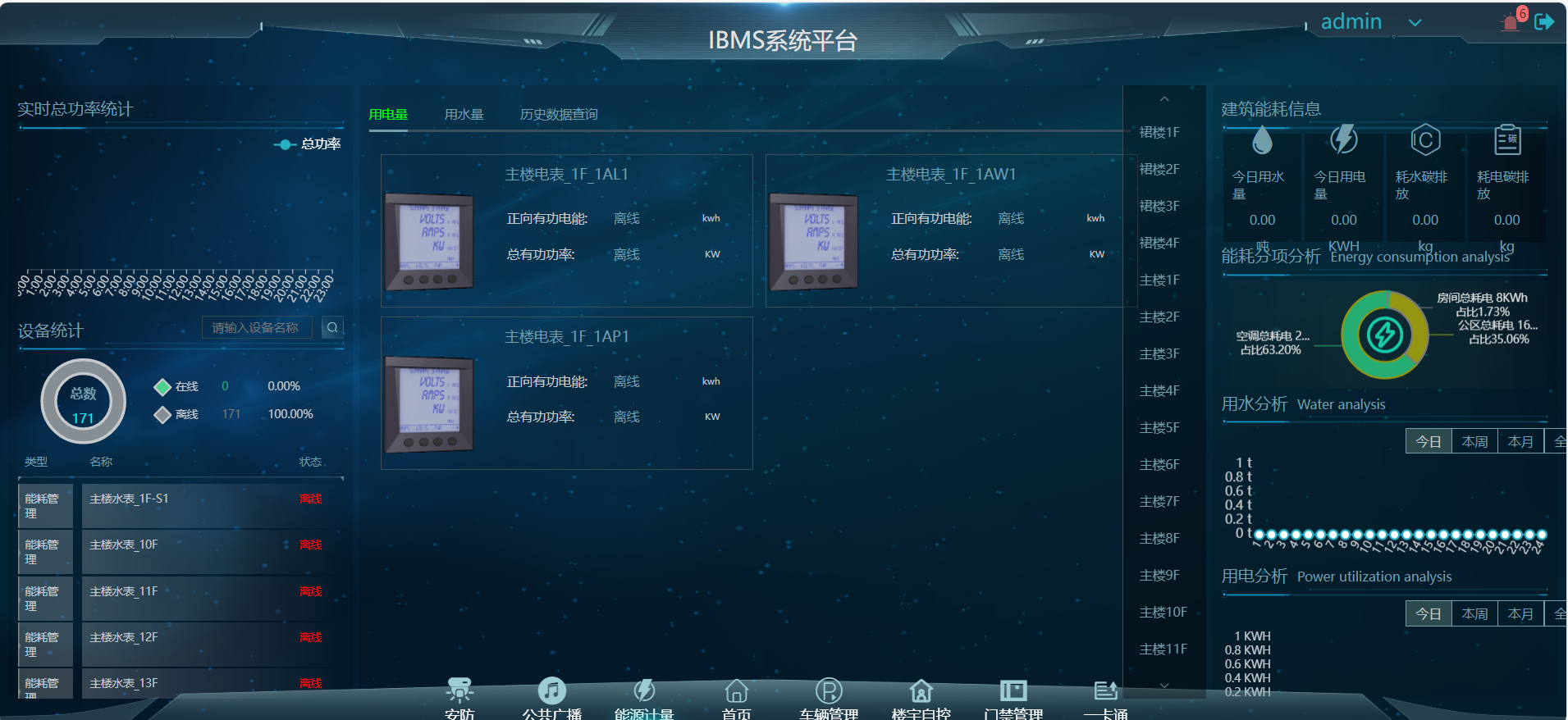

     （12）能源管理系统

        能源管理系统为智能化集成系统开放通信接口，并提供以下相关功能：将用户的用水量、用电量和用冷量等数据监测结果传输给智能化集成系统，同时提供实时及历史的用水量、电度、用冷量概览列表。
